产品特点
● 配备一颗十六核心处理器，在极低延迟下进行音频处理。
● 特殊算法自动调节设备输入信号，也可以自定义精准调节设备输入。
● 通过旋钮背光显示可观察输入电频信号大小。全数码旋钮控制方式。
● 手机接口支持与手机进行数字OTG或模拟通讯。
● 2.8寸TFT LCD显示屏提供详细的设备信号状态和产品信息。
● 通过调整底座角度，方便用户操作和查看屏幕信息
● 特殊算法自动调节设备输入信号，也可以自定义精准调节设备输入。
● 通过旋钮背光显示可观察输入电频信号大小。全数码旋钮控制方式。
● 手机接口支持与手机进行数字OTG或模拟通讯。
● 2.8寸TFT LCD显示屏提供详细的设备信号状态和产品信息。
● 通过调整底座角度，方便用户操作和查看屏幕信息
● 选配带功能的底座，可以实现无线监听和接口扩展。
硬件概述
支持 24-bit/44.1kHz、48kHz、88.2kHz、96kHz、176.4kHz、192 kHz采样率
提供 8、16、32、64、128、256、512、1024、2048，ASIO缓冲区设置
高精度模数转换器（114分贝动态范围）
高精度数模转换器（114分贝动态范围）
高精度数模转换器（129分贝动态范围）
4通道VU显示- 1/2输入，1/2输出使用2.8寸TFT显示器*1
数字多功能话放增益旋钮*2
数字多功能线路输出旋钮*1
数字多功能耳机音量旋钮*1（触控静音功能）
全平衡话放输入\乐器输入*2 XLR\TRS
耳机输出*1
LINE IN平衡输入*2
LINE OUT平衡输出*2
立体声LINE OUT 3/4输出*1
手机接口Micro USB*1（支持数字OTG和模拟通讯）
光纤输出*1
底部扩展接口*1（选购有功能底座，可以实现无线传输和接口扩展）
PC/DIRECT切换开关*1
MIC/INST切换开关*2
TYPE-C 数据接口*1
外接供电接口Micro USB*1
提供 8、16、32、64、128、256、512、1024、2048，ASIO缓冲区设置
高精度模数转换器（114分贝动态范围）
高精度数模转换器（114分贝动态范围）
高精度数模转换器（129分贝动态范围）
4通道VU显示- 1/2输入，1/2输出使用2.8寸TFT显示器*1
数字多功能话放增益旋钮*2
数字多功能线路输出旋钮*1
数字多功能耳机音量旋钮*1（触控静音功能）
全平衡话放输入\乐器输入*2 XLR\TRS
耳机输出*1
LINE IN平衡输入*2
LINE OUT平衡输出*2
立体声LINE OUT 3/4输出*1
手机接口Micro USB*1（支持数字OTG和模拟通讯）
光纤输出*1
底部扩展接口*1（选购有功能底座，可以实现无线传输和接口扩展）
PC/DIRECT切换开关*1
MIC/INST切换开关*2
TYPE-C 数据接口*1
外接供电接口Micro USB*1
关于接口连接示意图
路由工作模式
产品特点
● 配备一颗十六核心处理器，在极低延迟下进行音频处理。
● 特殊算法自动调节设备输入信号，也可以自定义精准调节设备输入。
● 通过旋钮背光显示可观察输入电频信号大小。全数码旋钮控制方式。
● 手机接口支持与手机进行数字OTG或模拟通讯。
● 2.8寸TFT LCD显示屏提供详细的设备信号状态和产品信息。
● 通过调整底座角度，方便用户操作和查看屏幕信息。
● 选配带功能的底座，可以实现无线监听和接口扩展。
● 特殊算法自动调节设备输入信号，也可以自定义精准调节设备输入。
● 通过旋钮背光显示可观察输入电频信号大小。全数码旋钮控制方式。
● 手机接口支持与手机进行数字OTG或模拟通讯。
● 2.8寸TFT LCD显示屏提供详细的设备信号状态和产品信息。
● 通过调整底座角度，方便用户操作和查看屏幕信息。
● 选配带功能的底座，可以实现无线监听和接口扩展。
硬件概述
支持 24-bit/44.1kHz、48kHz、88.2kHz、96kHz、176.4kHz、192 kHz采样率
提供 8、16、32、64、128、256、512、1024、2048，ASIO缓冲区设置
高精度模数转换器（114分贝动态范围）
高精度数模转换器（114分贝动态范围）
高精度数模转换器（129分贝动态范围）
4通道VU显示- 1/2输入，1/2输出使用2.8寸TFT显示器*1
数字多功能话放增益旋钮*2
数字多功能线路输出旋钮*1
数字多功能耳机音量旋钮*1（触控静音功能）
全平衡话放输入\乐器输入*2 XLR\TRS
耳机输出*1
LINE IN平衡输入*2
LINE OUT平衡输出*2
立体声LINE OUT 3/4输出*1
手机接口Micro USB*1（支持数字OTG和模拟通讯）
光纤输出*1
底部扩展接口*1（选购有功能底座，可以实现无线传输和接口扩展）
PC/DIRECT切换开关*1
MIC/INST切换开关*2
TYPE-C 数据接口*1
外接供电接口Micro USB*1
提供 8、16、32、64、128、256、512、1024、2048，ASIO缓冲区设置
高精度模数转换器（114分贝动态范围）
高精度数模转换器（114分贝动态范围）
高精度数模转换器（129分贝动态范围）
4通道VU显示- 1/2输入，1/2输出使用2.8寸TFT显示器*1
数字多功能话放增益旋钮*2
数字多功能线路输出旋钮*1
数字多功能耳机音量旋钮*1（触控静音功能）
全平衡话放输入\乐器输入*2 XLR\TRS
耳机输出*1
LINE IN平衡输入*2
LINE OUT平衡输出*2
立体声LINE OUT 3/4输出*1
手机接口Micro USB*1（支持数字OTG和模拟通讯）
光纤输出*1
底部扩展接口*1（选购有功能底座，可以实现无线传输和接口扩展）
PC/DIRECT切换开关*1
MIC/INST切换开关*2
TYPE-C 数据接口*1
外接供电接口Micro USB*1
接口连接示意图
正面
正面
路由工作模式

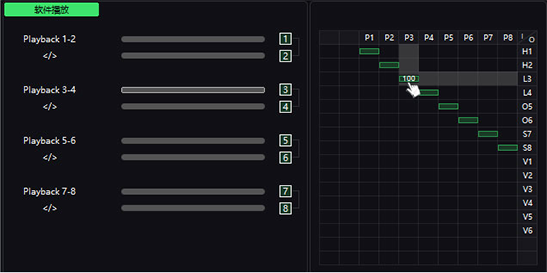

矩阵模式

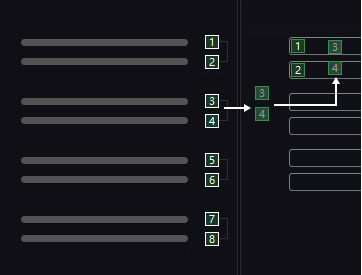

拖放模式
路由提供2种工作模式，矩阵模式和拖放模式。在使用过程中用户可以根据应用场景选择合适的模式，可导入导出路由信息。
产品更新说明

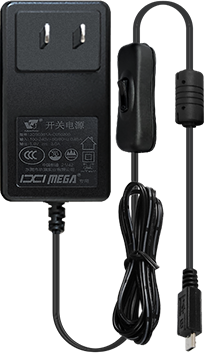

1.新增电源适配器样式
原有样式
新增样式
*两款适配器仅外观样式不同，不存在性能区别。
您也许在购买的时候收到其中一种，请放心使用!

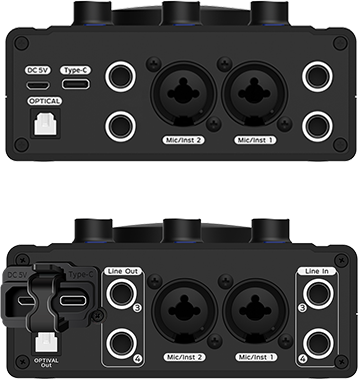

2.背面板新增固定线卡以及丝印变化
更新前
更新后
*产品更新仅背部卡侬接口面板处外观细微调整，以及新增
加固线卡配件、其它外观及配置均无变化！
3.采用OTG MAX技术的版本
*LCD显示屏新增”OTG ON”状态提示，驱动面板右下角新增OTG MAX状态提示。
*手机接口丝印名称改为OTG MAX，接口不再支持模拟通讯，不再标配模拟线材。
技术信息规格
- ADC/DAC规格：
- ADC：114dB 动态范围/-105dB THD+N
- DAC1：114dB 动态范围/-100dB THD+N
- DAC2：129dB 动态范围/-120dB THD+N
- 麦克风输入 1-2（XLR，6.35mm TRS，平衡）：
- 最大输入电平：+8.23dBu（2Vrms）@0dB Gain
- 输入阻抗：2.4Kohm
- 增益范围：0dB，+10dB 到+63dB（1dB Step）
- EIN：-128dBu（Zs=150ohm，@MAX Gain）
- 乐器输入 1-2（6.35mm TRS，平衡）：
- 最大输入电平：+8.23dBu（2Vrms）@0dB Gain
- 输入阻抗：1000Kohm
- 增益范围：0dB，+10dB 到+63dB（1dB Step）
- 耳机输出（6.35mm TRS，非平衡）：
- 输出阻抗：20ohm
- *建议耳机阻抗：：16-600ohm
- 频率响应
- 10Hz-30kHz（0dB,-0.15dB）
- 最大输出功率（@Hi Gain on）：
- 282mW+282mW，@16ohm（2.1Vrms）
- 270mW+270mW，@32ohm（2.94Vrms）
- 207mW+207mW，@64ohm（3.64Vrms）
- 158mW+158mW，@100ohm（4Vrms）
- 67mW+67mW，@300ohm（4.5Vrms）
- 35mW+35mW，@600ohm（4.6Vrms）
- No load（4.779Vrms）
- 线路输入 3-4（6.35mm TRS，平衡）：
- 最大输入电平：+16dBu（4.887Vrms）
- 输入阻抗：20Kohm
- 线路输出 3-4（6.35mm TRS，平衡）：
- 最大输出电平：+10dBu（2.449Vrms）
- 输出阻抗：100ohm
- 线路输出 3-4（3.5mm 立体声，非平衡）：
- 输出阻抗：20ohm
- 最大输出功率：
- 16.8mW+16.8mW，@16ohm（0.519Vrms）
- 16.1mW+16.1mW，@32ohm（0.719Vrms）
- No load（1.168Vrms）
- 手机接口：
- 声卡输出-手机输入-3.5mm 模拟链接（非平衡,mono）
- 手机输出-声卡输入-3.5mm 模拟链接（非平衡,stereo）
- 声卡输出-手机输入-OTG 数字链接（stereo）
- 手机输出-声卡输入-OTG 数字链接（stereo）
- USB规范
- 规格：Type-C USB2.0
- 音频传输规格：24bit-44.1/48/88.2/96/176.4/192 kHz
- 电源规范
- 接口：Micro-USB
- 电压：5V
- 电流：2.6A
